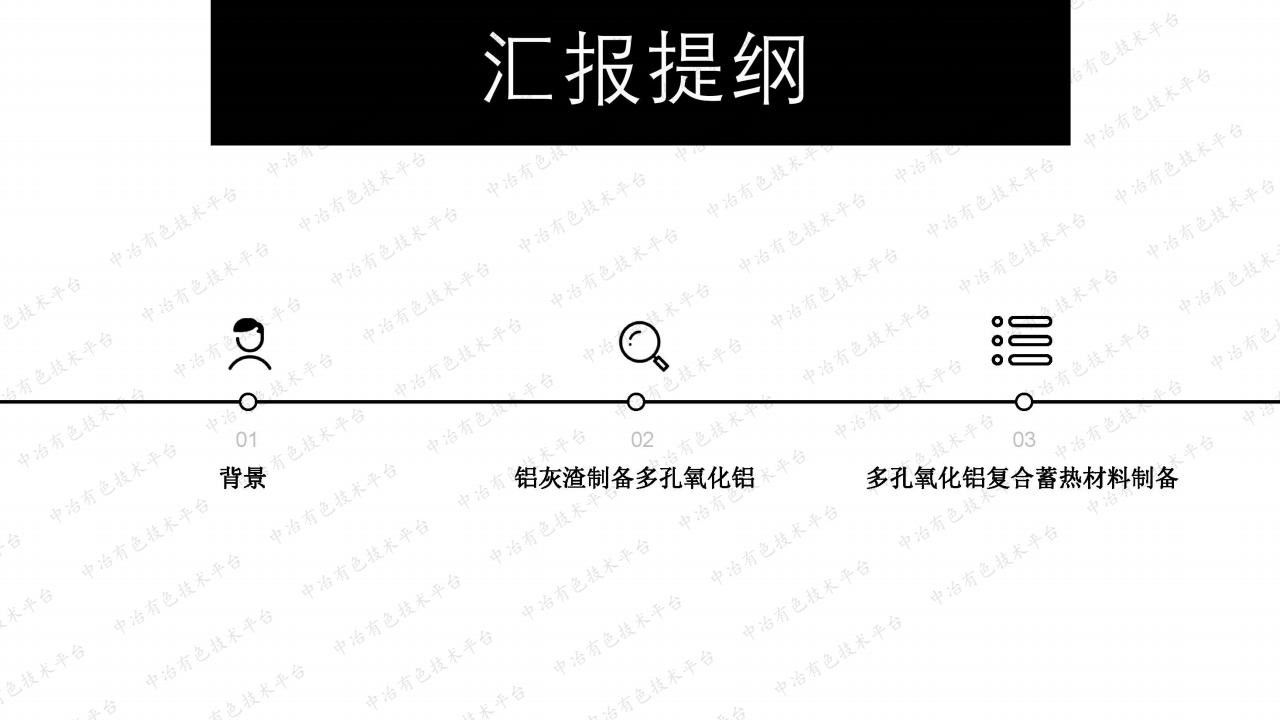

利用鋁灰渣制備多孔Al2O3基復合蓄熱材料.pdf

下載文檔(19)

收藏文檔(0)

瀏覽量：1708      下載積分：0      格式：pdf      頁數(shù)：20頁      上傳時間：2022-02-15

舉報

西北農(nóng)林科技大學，張文杰，利用鋁灰渣制備多孔Al2O3基復合蓄熱材料，制備的所有樣品中Al,O;的最高純度達到97.2%。在AI(OH);膠體50g，秸稈粉末3g，加熱850°C的條件下，制備樣品Al,O;含量的為92.3%，比表面積,孔體積和平均孔為分別為261.22 m2/g，0.34 cm/g和52.64 nm。制備的復合蓄熱材料，通過SEM觀察，十水硫酸鈉吸附在氧化鋁孔洞和表面上，基本沒有相分層和液相泄露。且通過DSC檢測，添加氧化鋁，致使十水硫酸   展開更多+

西北農(nóng)林科技大學，張文杰，利用鋁灰渣制備多孔Al2O3基復合蓄熱材料，制備的所有樣品中Al,O;的最高純度達到97.2%。在AI(OH);膠體50g，秸稈粉末3g，加熱850°C的條件下，制備樣品Al,O;含量的為92.3%，比表面積,孔體積和平均孔為分別為261.22 m2/g，0.34 cm/g和52.64 nm。制備的復合蓄熱材料，通過SEM觀察，十水硫酸鈉吸附在氧化鋁孔洞和表面上，基本沒有相分層和液相泄露。且通過DSC檢測，添加氧化鋁，致使十水硫酸鈉熔點降低，相變潛熱下降，添加17%氧化鋁時，開始產(chǎn)生二級相變，當添加20%氧化鋁時，熔點為25.63°C，相變潛熱為210.56j/g。   收起+
